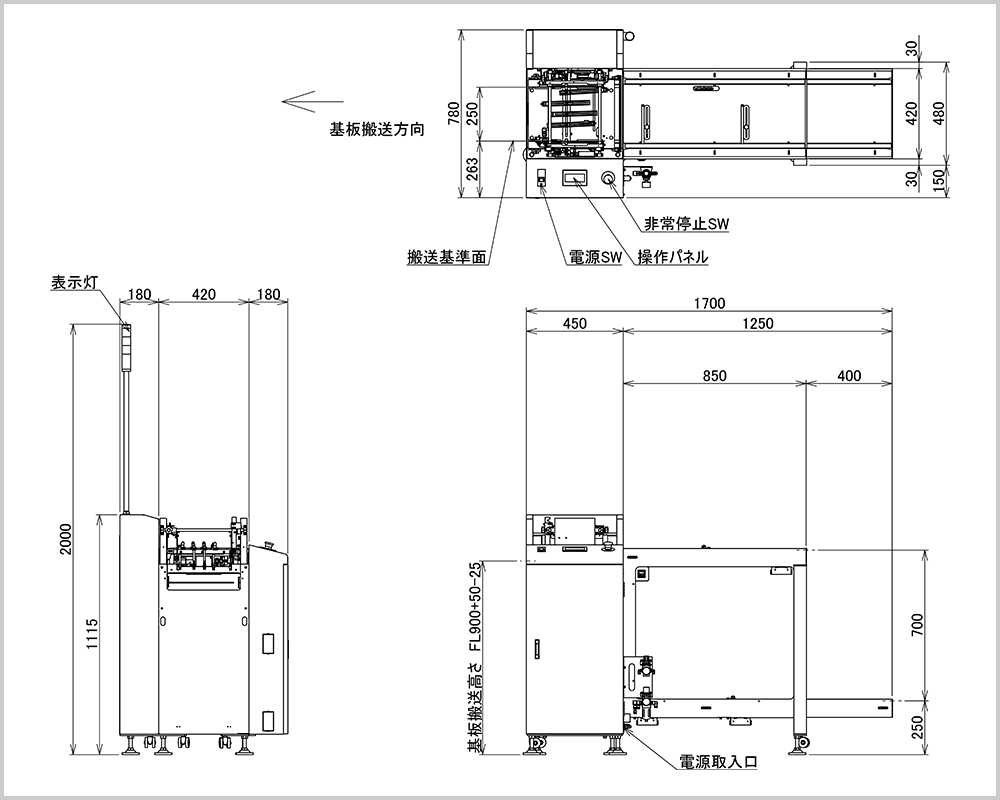

吸着兼用マガジン式基板供給装置 EWS23MC
特徴
- チャック or マガジン TPにてワンタッチ切替
※マガジン間違いポカヨケ標準搭載 - マガジン供給方式切替機能付き
マガジン供給開始位置を上段 or 下段 選択可能 - 高速性
マガジン交換時間 約18sec
※Mサイズ・標準モード時 - 省スペース
吸着ユニットはエレベーター上部に配置
| 基板搬送方向 | 右→左（左→右） |
|---|---|
| 基板搬送基準 | 手前側（奥側） |
| 基板搬送高さ | 900+50-25（mm） |
| 対応基板寸法 | マガジン使用 W50～250mm＊L50～330mm |
| 吸着使用 W80～250mm＊L100～330mm | |
| 基板厚み | 0.5～2.0mm |
| 供給ピッチ | 1～4段 |
| 搭載マガジン | 上段2個・下段3個 or 上段2個・下段2個 |
| 電源 | AC100V |
| エアー | 0.5MPa |

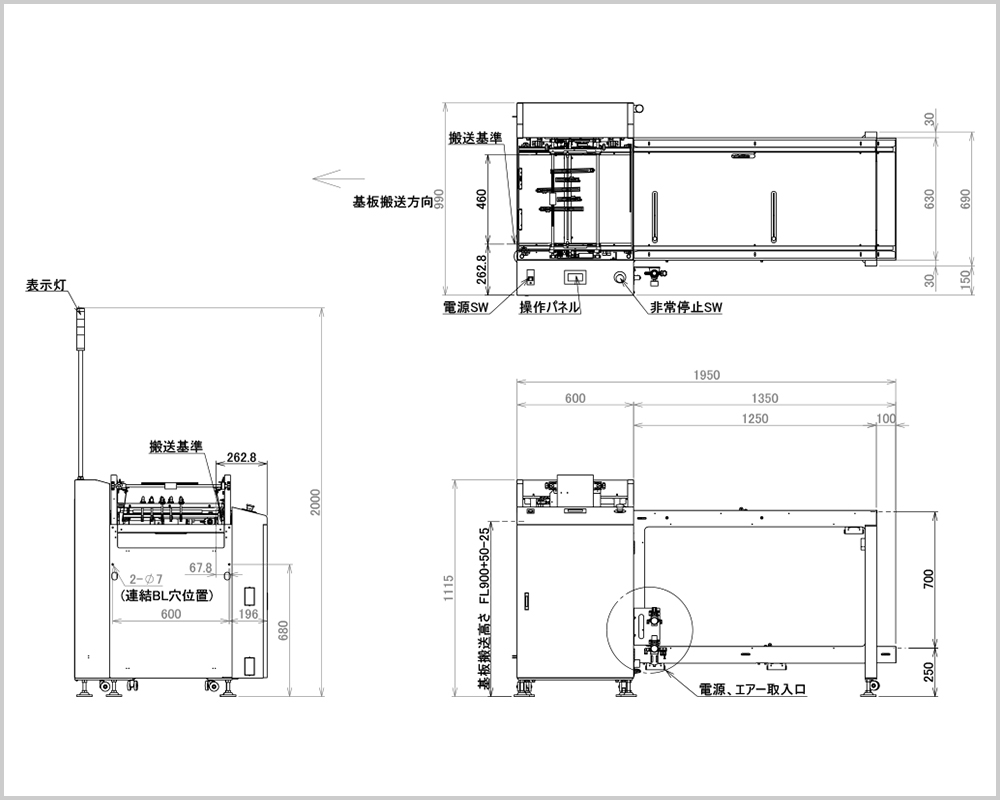

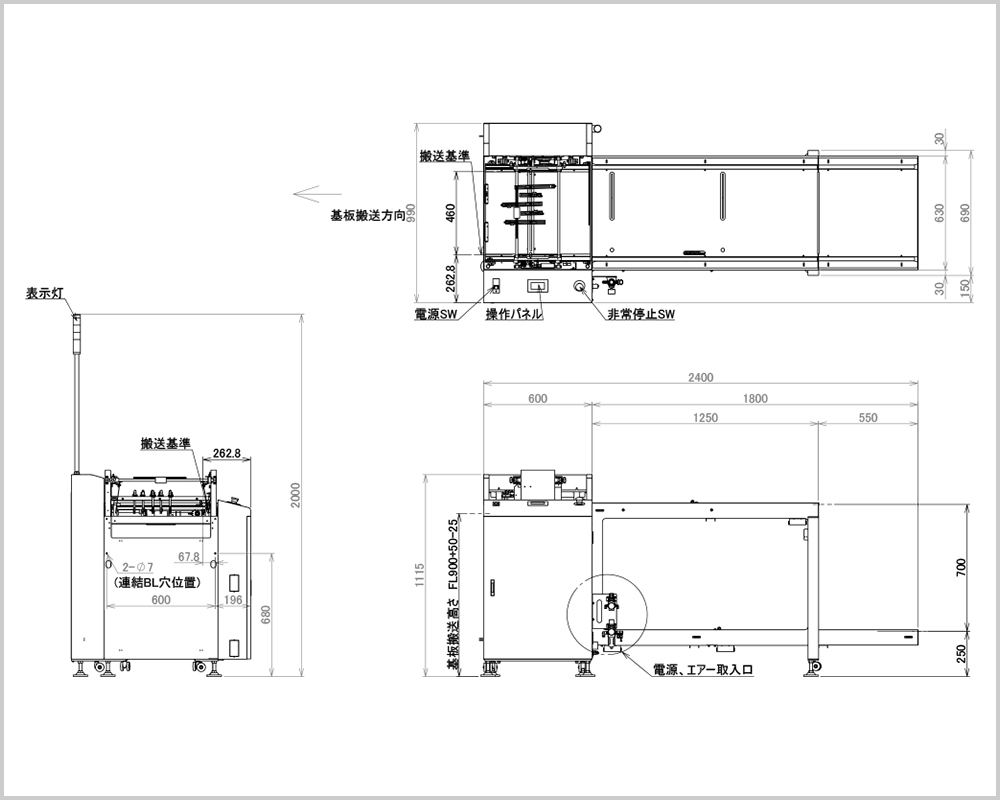

※XLサイズも対応可能
※仕様及び外観の一部を改良の為、予告なく変更することがありますのでご了承ください。
