チャック兼用マガジン式基板供給装置 ECS23MC
特徴

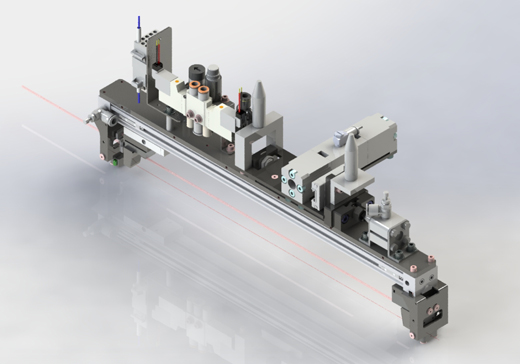

- チャック方式採用にて段取り時間を大幅に短縮
- チャックorマガジン TPにてワンタッチ切替
※マガジン間違いポカヨケ標準搭載 - マガジン供給方式切替機能付き
マガジン供給開始位置を上段 or 下段 選択可能 - 高速性
マガジン交換時間 約18sec
※標準モード時 - 自動段替え対応可能

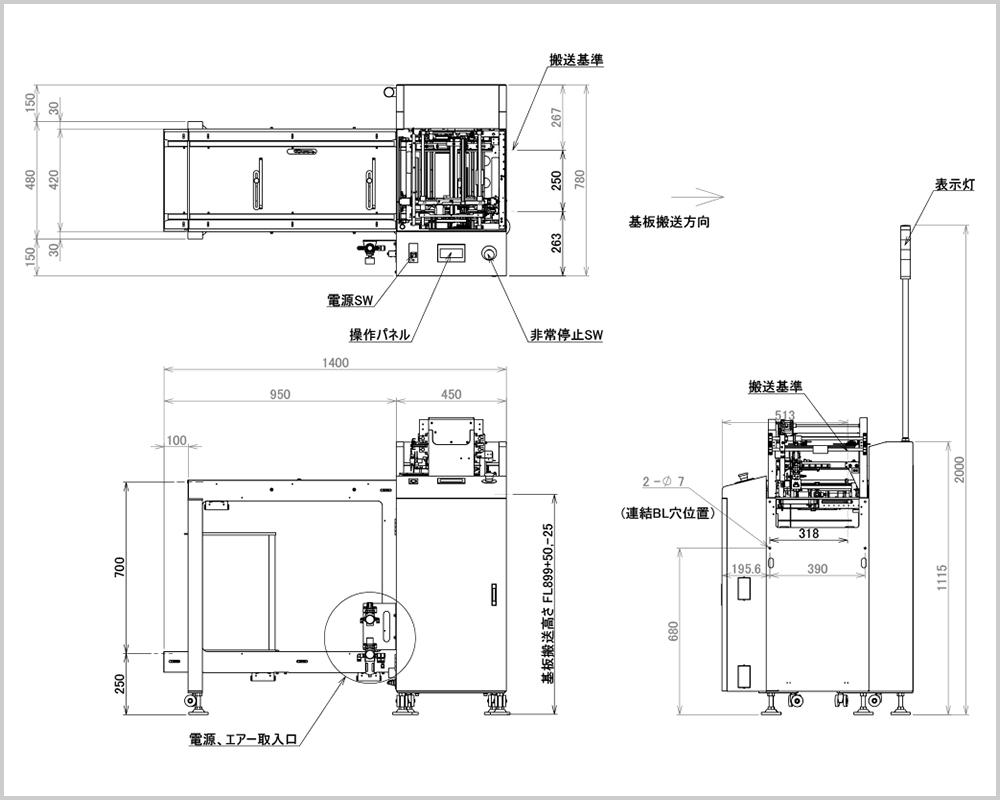

| 基板搬送方向 | 右→左（左→右） |
|---|---|
| 基板搬送基準 | 手前側（奥側） |
| 基板搬送高さ | 900+50-25（mm） |
| 対応基板寸法 | マガジン使用 W50～250mm＊L50～330mm |
| チャック使用 W70～250mm＊L70～330mm | |
| 基板厚み | マガジン使用 0.5～2.0mm |
| チャック使用 0.5～2.0mm | |
| 供給ピッチ | 1～4段 |
| 搭載マガジン | 上段2個・下段3個 or 上段2個・下段2個 |
| 電源 | AC100V |
| エアー | 0.5MPa |
※仕様及び外観の一部を改良の為、予告なく変更することがありますのでご了承ください。
